一等品緩蝕阻垢劑生產(chǎn)廠家揭開火神山雷神山醫(yī)院的防滲秘密：“兩布一膜”施工工藝，了解一下!

　　一等品緩蝕阻垢劑廠家揭開火神山雷神山醫(yī)院的防滲秘密：“兩布一膜”施工工藝，了解一下!在湖北省技術交易所組織召開的火神山雷神山醫(yī)院科技成果評價會上，火神山和雷神山醫(yī)院建造技術獲評整體國際領先水平認證。“兩布一膜”整體防滲施工工藝也成為本工程的一大亮點，我們一起來看看吧!

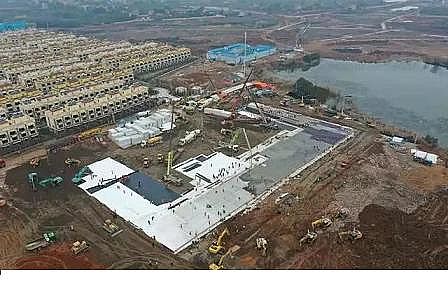

　　火神山和雷神山醫(yī)院雖為抗擊疫情而趕建的臨時醫(yī)院，但是在廢水處理這塊一點都不“臨時”：全封閉運行，三級液氯消毒后泵送市政管網(wǎng);整個基地下方按垃圾填埋場標準鋪設HDPE防滲膜，猶如穿上“防護衣”，雨水全收集全消毒，不讓一滴污水進入地下!

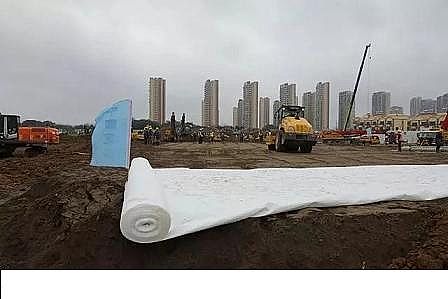

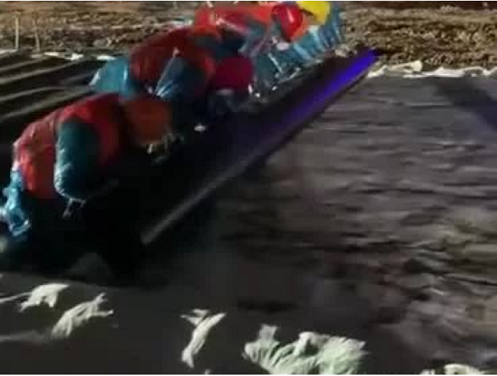

　　▲ 圖為火神山醫(yī)院正在鋪設土工布和HDPE防滲膜，3萬平方米HDPE防滲膜為火神山醫(yī)院2.5萬平方米的地下基礎穿上“防護衣”，確保不讓一滴污水進入地下。

　　醫(yī)院參照垃圾填埋場標準施工，施工結構為“兩布一膜”結構，也就是“兩層土工布及一層HDPE防滲膜”。在平整過的地面上，鋪設厚度為20公分的砂子，并與管道預埋穿插施工，隨后將在上面鋪設“兩布一膜”——兩層土工布及一層HDPE防滲膜，然后再鋪設20公分砂子，具有較強的防滲作用。

　　本次醫(yī)院采用的土工布規(guī)格為600g/平方米丙綸長絲土工布，HDPE防滲膜規(guī)格為2.0mm雙糙面防滲膜。

　　▲ 土工布

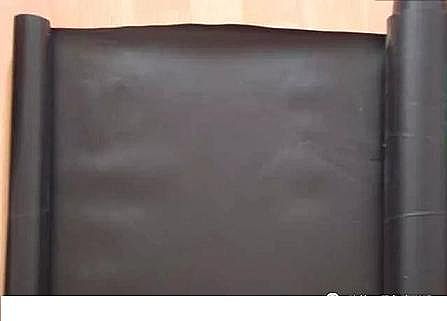

　　▲ HDPE防滲膜

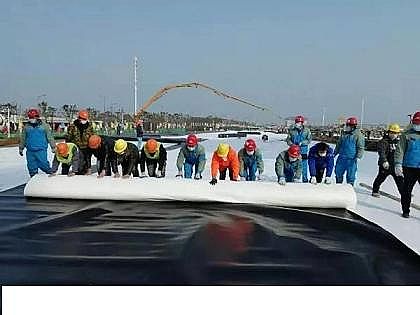

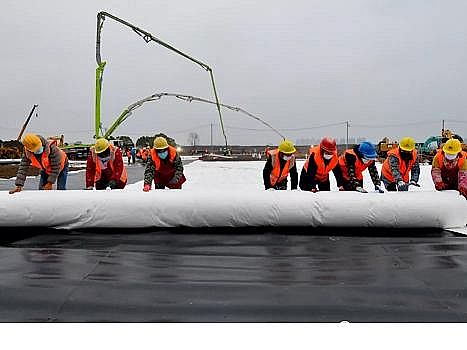

　　▲ “兩布一膜”結構施工

　　HDPE防滲膜施工工藝

　　HDPE防滲膜，又稱HDPE土工膜，全稱高密度聚乙烯土工膜，是采用聚乙烯原生樹脂(以高密度聚乙烯為主要成分)加以一定比例的碳黑黑色母料、抗老化劑、抗氧化劑、紫外線吸收劑、穩(wěn)定劑等，經(jīng)單層、雙層、三層共擠技術吹塑而成，是一種防滲效果好、耐酸堿、耐腐蝕、高抗拉、使用壽命長的防滲材料。適用于工程防滲、污水池防滲、垃圾填埋場防滲、尾礦處理場防滲、固廢棄物填埋場防滲等工程。

　　▲ HDPE防滲膜是一種柔性防水材料，連接采用熱熔焊接，焊縫強度高，焊接性能好，具有很高的防滲系數(shù)(1×10~17cm/s);具有良好的耐熱性和耐寒性，其使用環(huán)境溫度為高溫110℃、低溫-70℃;具有很好的化學穩(wěn)定性能，能耐80余種強酸、堿等化學腐蝕;具有很高的抗張力強度，具有很高的抗拉強度，能滿足高標準工程項目需要;具有很強的耐候性，有很強的抗老化性能，能長時間裸露使用而保持原來的性能;整體性能好，具有很強的抗拉強度與斷裂伸長率，能夠在各種不同的惡劣地質(zhì)與氣候條件下使用，地質(zhì)不均勻沉降應變力強。

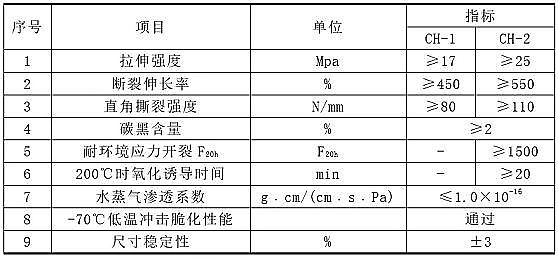

　　HDPE防滲膜選材、檢測及施工主要參照技術標準：《土工合成材料聚乙烯土工膜》《聚乙烯(PE)土工膜防滲工程技術規(guī)范》《土工合成材料應用技術規(guī)范》《土工合成材料測試規(guī)程》《垃圾填埋場用高密度聚乙烯土工膜》。防滲設計中HDPE防滲膜材料的主要性能應滿足下表要求：

　　CH-1：普通中(高)密度聚乙烯土工膜

　　CH-2：環(huán)保用高(中)密度聚乙烯土工膜

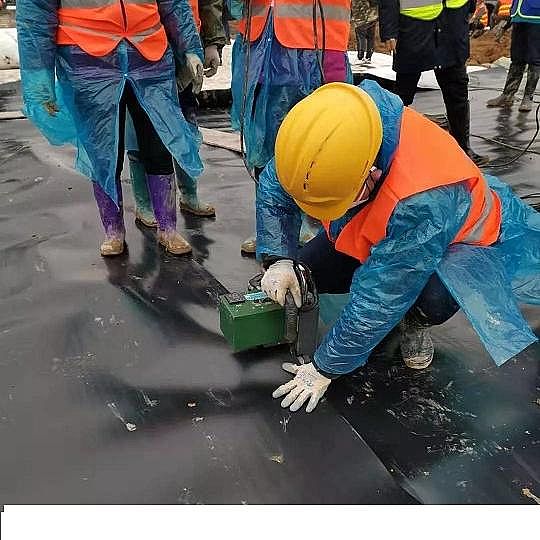

　　HDPE防滲膜連接采用熱熔焊接方式，利用自身的連接形成一個完全封閉的整體防滲體，焊縫強度高，焊接性能好。其原理是利用焊機內(nèi)電烙鐵加熱土工膜兩面，使土工膜表面熔化，上下滾軸相互擠壓兩層土工膜，使之相互連接在一起。

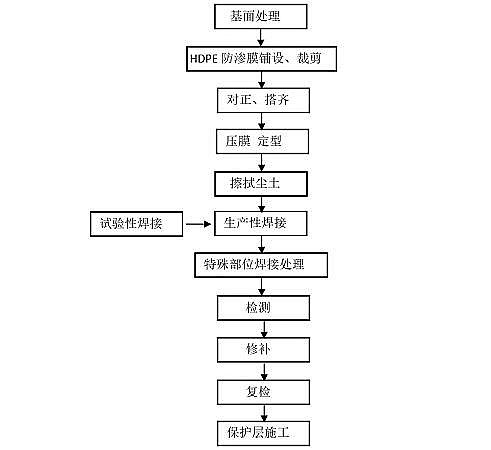

　　HDPE防滲膜施工工藝流程

　　➤ 基面處理

　　1. 平整度：±5cm/m2，基面平整順直;

　　2. 壓實度：90%以上，經(jīng)碾壓后方可在其上鋪設防滲膜;

　　3. 縱、橫坡度：縱橫坡度宜在2%以上;

　　4. 基面清理：垂直深度2.5cm內(nèi)不得有尖棱物體。

　　➤ HDPE防滲膜的鋪設、裁剪

　　1. HDPE防滲膜在鋪設前，先對鋪設區(qū)域進行檢查、丈量，根據(jù)丈量的尺寸將倉庫內(nèi)尺寸相匹配的防滲膜運至錨固溝平臺，鋪設時根據(jù)現(xiàn)場實際條件，采取從上往下“推鋪”的便利方式;

　　2. 鋪設HDPE防滲膜時應力求焊縫最少，在保證質(zhì)量的前提下，盡量節(jié)約原材料;

　　3. 鋪設時應從底部向高位延伸，不要拉得太緊，應留有1.50%的余幅，以備局部下沉拉伸;

　　4. 相鄰兩幅的縱向接頭不應在一條水平線上，應相互錯開1m以上;

　　5. 縱向接頭應距離坡腳、彎腳處1.50m以上，應設在平面上;

　　6. 先邊坡后場底;

　　7. 邊坡鋪設時，展膜方向應基本平行于最大坡度線;

　　8. HDPE防滲膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對HDPE防滲膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

　　➤ HDPE防滲膜的對正、搭齊

　　1. HDPE防滲膜的鋪設不論是邊坡還是場底，應平整、順直，避免出現(xiàn)褶皺、波紋，以使兩幅防滲膜對正、搭齊;

　　2. 搭接寬度按設計要求，一般為左右10cm。

　　➤ 壓膜定型

　　1. 用砂袋及時將對正、搭齊的HDPE防滲膜壓住，以防風吹扯動;

　　2. 防滲膜的錨固的方法分為三種：溝槽錨固、射釘錨固和膨脹螺栓錨固;野外施工通常情況下，采用溝槽錨固。

　　1)采用溝槽錨固時，視HDPE防滲膜的使用條件及受力情況，其錨固溝槽寬度一般不小于0.5m-1.0m,其深度不得小于0.5m-1.0m;在錨固溝頂部，應按設計要求預留一定量的防滲膜，以備局部下沉拉伸;

　　2)采用射釘錨固時，壓條寬度不小于2cm，厚度不得小于2mm，射釘間距不應大于400mm，壓條明露處應有防腐措施;

　　3)采用膨脹螺栓錨固時，螺栓直徑不小于4mm，其間距不大于0.5mm，施工時，先用備好的沙袋將擺好位置的膜臨時固定，防止大風將HDPE膜吹動移位，然后再進行膨脹螺栓錨固。

　　➤ 擦拭塵土

　　用干凈紗布擦拭焊縫搭接處，做到無水、無塵、無垢。

　　➤ 試驗性焊接

　　1. 試驗性焊接在HDPE防滲膜試樣上進行，以檢驗和調(diào)節(jié)焊接設備;

　　2. 試驗性焊接是與生產(chǎn)性焊接相同的表面和環(huán)境條件下進行的。

　　➤ 生產(chǎn)性焊接

　　1. 只有通過試驗性焊接，才能進行生產(chǎn)性焊接;

　　2. 焊縫處HDPE防滲膜應熔接為一個整體，不得出現(xiàn)虛焊、漏焊或者超焊;

　　3. 不論生產(chǎn)性焊接還是試驗性焊接，必須保持焊接的溫度、速度，使焊接達到最佳效果;

　　4. 只有在修補和雙縫焊接機不能操作的地方用焊槍進行修補;

　　5. 應對焊接機械定時保養(yǎng)，要經(jīng)常清理焊機設備中的殘留物;

　　6. HDPE防滲膜焊接特殊部位處理。

　　1)邊坡交匯處：鋪設和焊接均屬特殊情況，要根據(jù)實際狀況特殊裁剪，方能使防滲膜緊貼壩坡基底，否則，會造成“懸空”或“起鼓”現(xiàn)象;

　　2)庫區(qū)的邊坡與庫底的交匯處：先把防滲膜順著壩面鋪設在距盲溝1.5米遠以外處，再與庫底膜相連;相鄰兩幅的焊接：先焊接好后，再壓往盲溝內(nèi)。

　　➤ 檢測

　　HDPE防滲膜焊接后，應對下列部位進行檢測：全部焊縫、焊縫結點、破損修補部位、漏焊、虛焊的補焊部位、前次檢驗不合格再次補焊部位。

　　➤ 修補

　　對檢測不合格的地方進行修補時，需用大于損壞部位面積一倍以上的母材進行修補，焊機不能操作的部位才能用焊槍進行修補。

　　➤ 保護層施工

　　HDPE防滲膜焊接后，應及時覆蓋保護層，避免陽光直射引起材料老化。在坡面坡度較大因失穩(wěn)而不易鋪設覆土或砂石保護層時，可以采用噴射砼保護層的施工方法。噴射砼要按設計要求設置變形縫并及時灑水養(yǎng)生，以免砼層開裂影響保護效果。若采用素土和砂墊層時，應壓實或摻其他有固結作用的改良材料使覆蓋物板結、穩(wěn)固避免雨水沖刷而使防滲膜裸露。保護層施工時應滿足以下要求：

　　1. HDPE防滲膜鋪設及焊接合格后，應及時填筑保護層，填筑保護層的速度應與鋪設HDPE防滲膜的速度相適應;

　　2. 保護層的厚度應在10cm以上;

　　3. 保護層的材料應符合設計要求，其中不得含易刺破HDPE防滲膜的尖銳物或雜物。

更多一等品緩蝕阻垢劑廠家詳情點擊：http://m.tradester.cn/
